ペーパークラフト設計・製作

T-72戦車（通常版）ダウンロード＆組立解説AFV

ペーパークラフト型紙（PDFファイル）のダウンロード

　　　　

切取り・折り線図の確認

切取り・折り線図（PDFファイル）を表示します（クリックしてください）

　　

組立説明

　　　　　　＜目次＞
• 道具及び組立ての準備
• 車体の組立て
• 砲塔の組立て
• その他

　　　　　

■道具及び組立ての準備

　まずは道具です。参考までに今回の完成サンプルの組立てに使用した道具をご紹介します。
　① ハサミ：刃先が薄く細めのものが適します（写真は刃物のまち関市のメーカー製）。
　② カッター：私の場合ほとんど使用しませんが、円形に切り抜くところなどでは必要です。
　③ 定規：紙に折り目をつけたり直線をカッターで切る際に使用します。
　　※カッターと併用する場合、金属製でなく樹脂製で厚めの定規にしましょう（安全面）。
　④ 書けないボールペン：紙に折り目をつけます。0.5よりは0.7mmの方がおすすめです。
　⑤、⑥、⑦ 紙の断面を着色するためのペン：今回はこの3本しか使用していません。
　※⑤のコピック（色はC-5）は、油性のため紙に滲みますが、戦車の場合には悪くないでしょう。
　※⑥は呉竹のカラー筆ペンで、水性顔料インクで滲まず最高です（ただし単品入手に難）。
　※⑦は呉竹の軟筆タイプの筆ペンです。四駆車のタイヤの裏側にのみ使用。
　⑧ ピンセット：必須です。これが無いと細かい部品は組めません。
　⑨ 耳かき：接着時に手の入りにくいところを押さえるのに用います（他で代替可）。
　⑩ （ボンド又はセメダイン木工用の）速乾タイプ：含有水分が少なめで紙がふやけにくいです。
　⑪　Ｇクリヤー：塗布後に十分乾いてから接着すると貼った後でも剥がせるようになります。
　ほかに写真に写っているカッターマットのほか、ルーペなど。
　また、印刷用紙は0.2mm前後の厚さのマット紙が適しています。

　下の画像は部品を切り取った後の紙の余白を菱形に切ったもので、接着剤を塗布するためのヘラとして用います。大量につくってどんどん使い捨てします。

■車体の組立て

　まずは切り抜きです。道具は作例ではほぼハサミを使用しておりますが、砲塔基部と主砲身基部の穴はカッターナイフで切り抜きます。円形の切り抜き時には、カッターは少しずつ真っ直ぐに動かし、紙の方を回転させるのがコツです（下の画像はカメラを固定した状態で撮影）。


　切った紙に折り目を付けていきます（作例では0.7mmの書けないボールペンを使用）。


　次に紙の断面に着色します（作例ではコピックのc-5を使用）。



　接着剤を塗布する前には、必ず接着後の形状やのりしろの接着位置を確かめましょう。


　部品1を接着する前に、部品2，3，4を組み立てて部品1に接着します。

　細かい部品は、ピンセットで折り曲げていきます。　　　　　



　部品2，3，4を接着したら、1の赤矢印の部分を接着します。


　次に部品1の赤矢印の部分を接着します。少しずつ接着していくのがコツです。


　全体の形状が整っていることを確認してから部品1の側面を接着します。

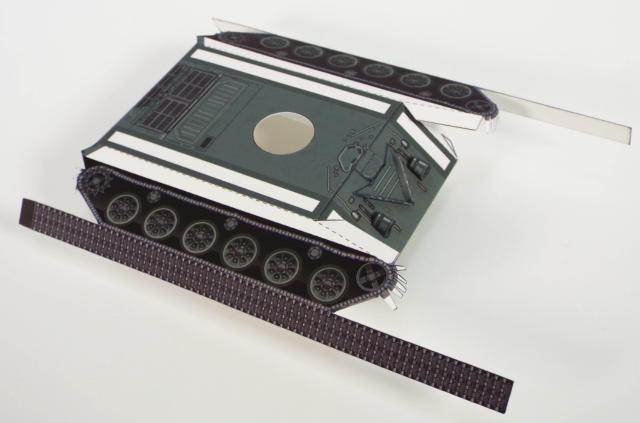

　次に部品1の履帯部分を接着していきます。

　次に部品5，6を組み立てます。



　部品5，6を1に取り付けます。接着時には、ピンセットでしっかり押さえましょう。

　部品5，6の先端（赤い矢印）を1に接着します。

　砲塔と車体をつなぐ部品7，8を組み立てます。




　部品7を1に車体に接着します。


　最後に部品26，27で組んだ燃料タンクを付ければ車体は完成です。部品26と27の接着は、紙の断面に接着剤を塗布して行います。

■砲塔の組立て

　主砲周りから組み立てていきます。

　部品10の砲身を丸めます。ここが最大の難関となります。





　砲身に部品11を巻き付けて接着します。注！砲身と部品11は接着しません！


　砲尾に部品12を差し込み接着します。


　部品8に9を取り付けます。



　部品13を組み立てます。のりしろは、前から順に接着します。のりしろの幅が狭いので、ピンセットでしっかり押さえて接着します。



　部品13に14を取り付けます。


　部品13に8，9の円筒を取り付けます。部品14に沿って取り付け、形状を整えます。




　砲身を砲塔に組み付けます。部品11は、のりしろ以外に砲塔に接する紙の断面にも接着剤を塗布し、しっかり固定しましょう。



　部品15，16，17を組み立てていきます。


　部品15はのりしろを押さえにくいですが、耳かきを使えば大丈夫です。


　部品17はピンセットなどを押し当てて丸め、両端は紙の断面に接着剤を塗布して接着します。



　部品15，16，17の組み上がり状態です。


　部品18，19，20を組み立てていきます。


　部品18は前を断面接着します。丸いパーツは上が少し明るい色ですので、上下に注意します。

　部品18，19，20の組み上がり状態です。


　部品21，23，24を組み立てていきます。



　部品21，23，24の組み上がり状態です。


　部品15～24を砲塔に取り付けていきます。注！部品21が最初です！



　部品15の下部はこのように取り付けます。


　部品16は写真を参考におおよその位置で接着してください（取り外した状態も再現できるよう、接着位置を標記しておりません）。


　部品17も写真のように接着剤を塗布しておおよその位置で接着します。


　部品15～24を砲塔に取り付けた状態です。


　部品24，25は上下を貼り合わせます。この発煙弾発射機は付いていない車両もあるので面倒な場合は抜かしてもよいでしょう。

　部品24，25を取り付ければ、砲塔の完成です。



　いよいよ最後です。砲塔を車体に差し込めば完成です！おつかれさまでした。

■その他

　部品28，29は選択部品です。砲塔の上に載せると車長と砲手のハッチが開いた状態を再現できます。お好みに応じてご利用ください。
　注：砲塔の上部は平らではないので、砲塔の形に合わせて少し湾曲させるのがポイントです。
