ペーパークラフト設計・製作

ジオラマベース ダウンロード＆組立解説AFV


ペーパークラフト型紙（PDFファイル）のダウンロード

　　　　
　　※ この型紙は線が見えにくいところが無いため、切取り・折り線図はありません。

組立説明

　　　　　

■道具及び組立ての準備

　まずは道具です。参考までに今回の完成サンプルの組立てに使用した道具をご紹介します。
　① ハサミ：刃先が薄く細めのものが適します（写真は刃物のまち関市のメーカー製）。
　② カッター：私の場合ほとんど使用しませんが、円形に切り抜くところなどでは必要です。
　③ 定規：紙に折り目をつけたり直線をカッターで切る際に使用します。
　　※カッターと併用する場合、金属製でなく樹脂製で厚めの定規にしましょう（安全面）。
　④ 書けないボールペン：紙に折り目をつけます。0.5よりは0.7mmの方がおすすめです。
　⑤、⑥、⑦ 紙の断面を着色するためのペン：今回はこの3本しか使用していません。
　※⑤のコピック（色はC-5）は、油性のため紙に滲みますが、戦車の場合には悪くないでしょう。
　※⑥は呉竹のカラー筆ペンで、水性顔料インクで滲まず最高です（ただし単品入手に難）。
　※⑦は呉竹の軟筆タイプの筆ペンです。四駆車のタイヤの裏側にのみ使用。
　⑧ ピンセット：必須です。これが無いと細かい部品は組めません。
　⑨ 耳かき：接着時に手の入りにくいところを押さえるのに用います（他で代替可）。
　⑩ （ボンド又はセメダイン木工用の）速乾タイプ：含有水分が少なめで紙がふやけにくいです。
　⑪　Ｇクリヤー：塗布後に十分乾いてから接着すると貼った後でも剥がせるようになります。
　ほかに写真に写っているカッターマットのほか、ルーペなど。
　また、印刷用紙は0.2mm前後の厚さのマット紙が適しています。

　下の画像は部品を切り取った後の紙の余白を菱形に切ったもので、接着剤を塗布するためのヘラとして用います。大量につくってどんどん使い捨てします。




■街路樹の組立て

　まずは切り抜きです。また道具の話になってしまいますが、この型紙は直線が多く、カッターナイフを使う方が効率的でもあります。ただし、その場合に使用する定規は、厚みのあるものを選び、背の側に刃を当てて使います。薄い金属製定規は、刃が乗り上げてさらに滑って加速することがあるので危険です。


　街路樹は、葉が細かく輪郭線に沿って細かく切るのは難しいので、大ざっぱに切りましょう。


　切った紙に折り目を付けていきます（作例では0.7mmの書けないボールペンを使用）。


　次に紙の断面に着色します（作例ではコピックのc-5を使用）。



　部品1と部品2を貼り合わせて街路樹の完成です。。




■建物の組立て

　部品3を組みます（赤い矢印部分を接着）。


　部品4を組みます（赤い矢印部分を接着）。

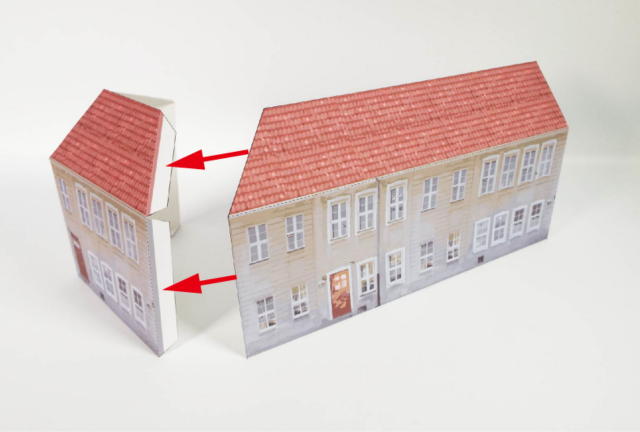

　部品3，4，5を組み合わせます。各のりしろの面積が広いので、ひとつずつ接着していきましょう。





　以上で建物は組み上がります。



■その他

　建物の出入り口あたりに付ける看板をいくつかご用意しました。お好みでご利用ください。

　ちなみに東欧の国ということでポーランド語です。



　型紙3枚目のシートはそのままだと頼りないので、作例では接着剤付きのパネル（百均でも販売）に貼り付けております。


　以上でジオラマベースの組立説明は終了です。おつかれさまでした。
